精密真空表尺寸圖
本頁為您提供一組精密真空表外形尺寸圖，分別按 基型、軸向嵌裝式、徑向凸裝式、徑向嵌裝式的不同安裝結構型式進行外形尺寸標注，所標注的外形安裝尺寸符合《GB/T 1227-2002》3.3.6條款規定。可作為設計、選型參考...

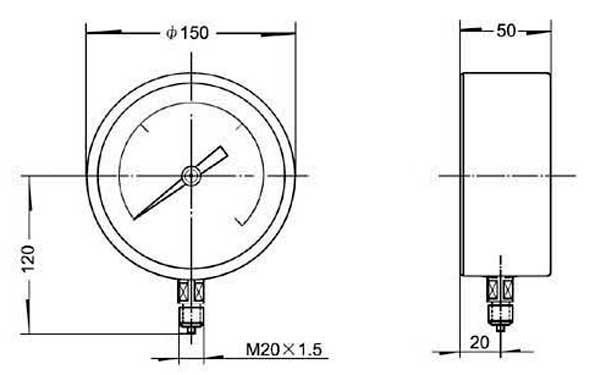

直接安裝式（基型）精密真空表尺寸圖
Direct mount (base type) precision vacuum gauge dimensions
（圖一）基本型式【直接安裝式】精密真空表尺寸

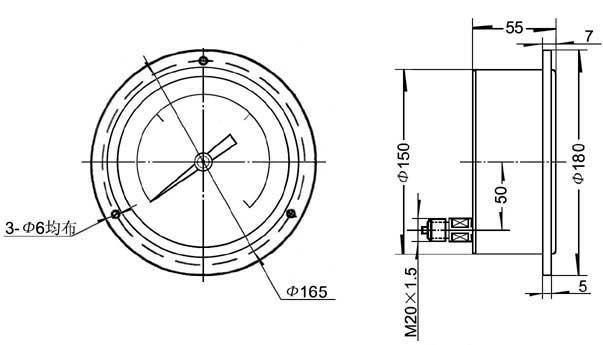

軸向嵌裝式（軸向前帶邊）精密真空表尺寸圖
Built-in axial direction (axial side of the former band) precision vacuum gauge dimensions
（圖二）軸向前帶邊安裝結構型式【軸向嵌裝式】精密真空表尺寸

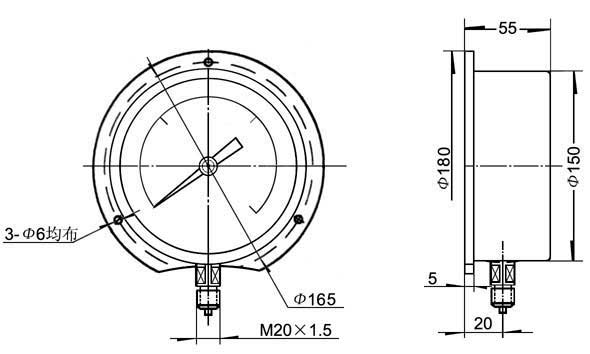

徑向凸裝式（徑向后帶邊）精密真空表尺寸圖
Radial-mounted convex (radial side after the band) precision vacuum gauge dimensions
（圖三）徑向后帶邊安裝結構型式【徑向凸裝式】精密真空表尺寸

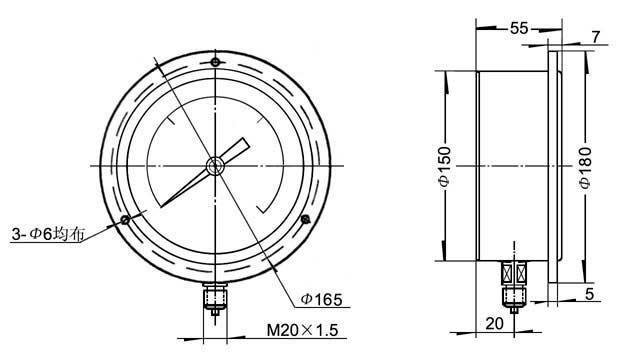

徑向嵌裝式（徑向前帶邊）精密真空表尺寸圖
Built-in radial (radial side of the former band) precision vacuum gauge dimensions
（圖四）徑向前帶邊安裝結構型式【徑向嵌裝式】精密真空表尺寸
